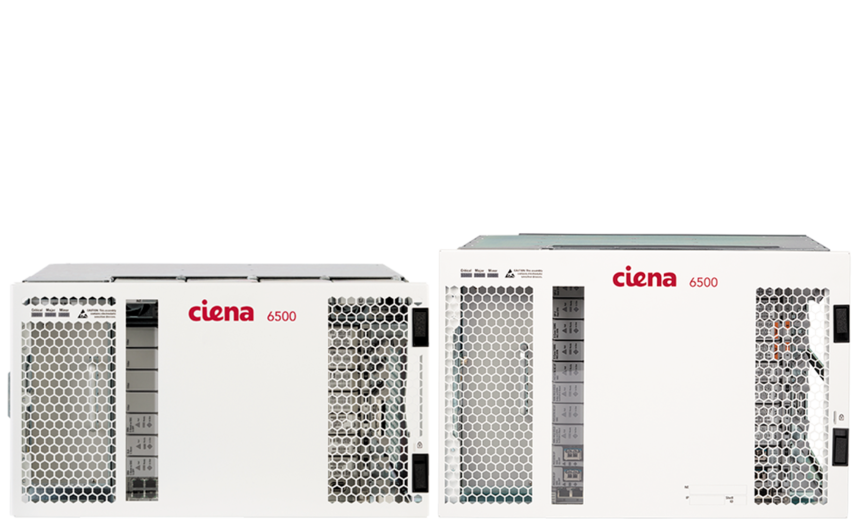

6500-D7/S8

6500 Packet-Optical Platform

6500-D7/S8

ネットワーク近代化アプリケーション向けに設計された6500-D7/S8構成は、包括的なイーサネット、TDM、およびWDM機能を、パケット/OTNスイッチングおよびインテリジェントなコントロール・プレーンと統合し、費用対効果に優れたサービス・デリバリーを実現します。

機能

No. 1

すべてが同じサーキットパックまたは統合されたスキン内サービス・ポートで動作するため、2.5G~200Gの波長で柔軟なサービスを効率的に伝送できる構成オプションを最小限のコストで提供

No. 2

各種シェルフが同じソフトウェア・ロード、管理システム、再利用可能なカードで動作するため、6500ファミリー全体で実現されるシームレスなネットワーキングの柔軟性により、運用を簡素化してスペア部品のコストを削減

No. 3

多様な顧客環境への設置に適したAC電源とDC電源のオプションをサポート

No. 4

マックスポンダー・ベースと中央ファブリック・ベースのオプティカル・トランスポート・ネットワーク(OTN)/パケット・スイッチング・ソリューションのサポートにより、固有のサービス接続要件に合わせた構成でコストを最小限に抑制

No. 5

業界最先端の10G、40G、および100Gコヒーレントとインテリジェント・コントロール・プレーンの機能により、スケールアップとサービスの差別化を実現

No. 6

フィールド交換が可能な共通の装置ユニットにより、障害時のサービスへの影響を回避して、ネットワークの可用性と顧客満足度を向上

No. 7

仕様

  • +シェルフの種類
    • 6500-D7 Optical Type 2
    • 6500-S8 Packet-Optical
  • +電源オプション
    • 6500-D7 Optical Type 2
      • DCブレーカーあり/ヒューズ付き最大50A
      • 110/240V AC
    • 6500-S8 Packet-Optical
      • DCブレーカーあり/ヒューズ付き最大50A
        DCブレーカーあり/ブレーカーなし/ヒューズ付き最大60A
        DCブレーカーあり/ヒューズ付き最大40A(ブロードバンド/フォトニック)
  • +中央ファブリック・スイッチング容量
    • 6500-D7 Optical Type 2
      • N/A
    • 6500-S8 Packet-Optical
      • 600Gパケット/OTNスイッチング
  • +サービス・カード・スロットの数
    • 6500-D7 Optical Type 2
      • N/A
    • 6500-S8 Packet-Optical
      • 6(パケット/OTNスイッチング・アプリケーションまたはブロードバンド・アプリケーション)
      • 8(フォトニック・アプリケーション)
  • +サポートされるサービス・インターフェイス・カードのパケット/OTNスイッチド・モジュール
    • 6500-D7 Optical Type 2
      • N/A
    • 6500-S8 Packet-Optical
      • 10G PKT/OTN x 10
      • 100G x 1 + 40G PKT/OTN x 2
      • 100G DWDM PKT/OTN
      • 40G DWDM PKT/OTN
      • 2.7G OTN x 16
      • GbE x 48
  • +フォトニック・モジュール・トランスポンダー/マックスポンダー
    • 全種類のアンプ、パッシブ・フィルター、50GHz、100GHz、グリッドレス対応のROADM、カラーレス、ダイレクションレス、コンテンションレス
    • コヒーレント100GE/OTU4トランスポンダー
    • コヒーレント100Gマックスポンダー(10G x 10)
    • コヒーレント 100G/150G/200Gラインカード: メトロ、リージョナル、長距離、超長距離、拡張PMD、海底
    • FIPS認定AES-256ワイヤースピード・コヒーレント100G/200G暗号化ソリューション
    • コヒーレント200Gクライアント・カード: 100GE x 2または40GE/10GE x 5
    • コヒーレント100Gクライアント・カード: 10GE x 10、10Gマルチレート x 10、40G x 2 + 10G x 2、100GbE/OTU4クライアント
    • コヒーレント40Gラインカード: メトロ、リージョナル、長距離、超長距離、拡張PMD、海底、カラーレス
    • コヒーレント40Gクライアント・カード: 10Gマルチレート x 4、40Gマルチレート
    • 10GマルチレートOTR x 4(FIPS認定AES-256ワイヤースピード暗号化に対応)
    • SONET/SDH 10G ADM-on-a-blade: Supermux
    • イーサネット: 152G eMOTR、68G eMOTR Edge、30G L2MOTR
    • OTNモジュール:8ポートOTN Flex MOTR(2.7G)、1+8ポートOTN Flex MOTR(10G)
  • +環境特性
    • 動作温度
      • +5~+40° C(+41~+104° F)
      • -5~+55° C(+23~+131° F)(短期間)
    • 相対湿度
      • 5~85%(結露しないこと)
    • 地震
      • ゾーン4
  • +物理的特性
    • 物理寸法
      • 6500-D7 Optical Type 2
        • 10.5インチ(H)x 17.3インチ(W)x 11.1インチ(D)
        • 267mm(H)x 441mm(W)x 281mm(D)
      • 6500-S8 Packet-Optical
        • 12.2インチ(H)x 17.3インチ(W)x 11.1インチ(D)
        • 310mm(H)x 441mm(W)x 281mm(D)
