6500

ファミリー

6500

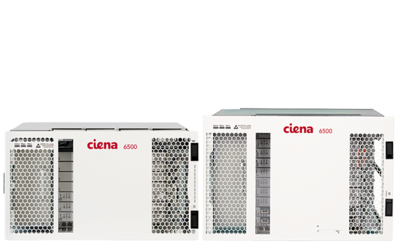

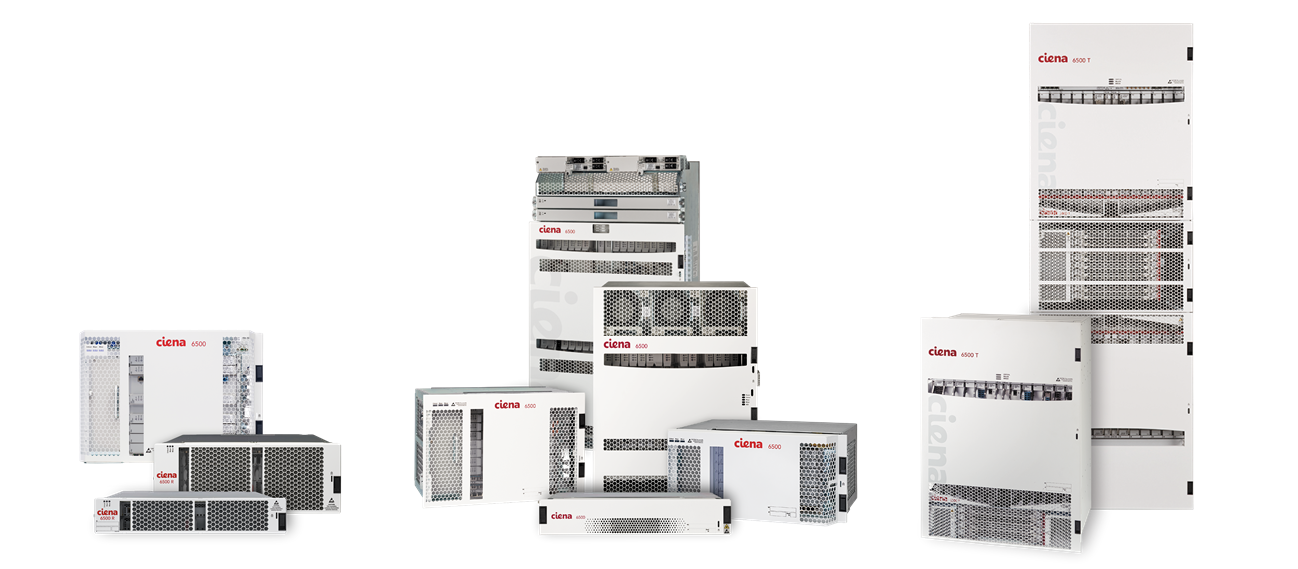

6500ファミリーには、コンパクトな2RUからフルラック・サイズまで、スロット当たり100Gb/sから500Gb/sまで拡張できる複数のシャーシ・フォームファクターがあります。 小型の6500-D2および6500-D7には、ACとDCの両方の電源オプションがあり、エンド・カスタマーの幅広い環境に対応します。 整備されていない屋外施設の環境では、拡張温度に対応する6500-D2を利用できます。 さまざまなシェルフ間で同一のソフトウェアと管理システムが共有可能であり、適用構成の共通化や、スペア部品コストの削減、ネットワーク運用の簡素化を実現できます。

Why 6500?

将来に備えたスケーラビリティ

Cienaのコヒーレント・インターフェイスは、メトロ、長距離の陸上伝送、海底のアプリケーション向けにプラグアンドプレイで拡張できるフィールドで実証されたフルスイー トの大容量ソリューションを提供します。 400G以上への拡張が可能なWaveLogicのプログラマブル・トランシーバーは、経済性に優れた100G導入をより広範囲に実現します。 また、転送中のすべてのデータがプロテクトされる100G/200Gワイヤースピードの暗号化を提供します。 業界初!

サービスの拡充、ビジネスの拡大

6500の高密度10Gトランスポンダーは、マルチプロトコル、低遅延、ワイヤースピードの暗号化機能を実現して、サービス収益の機会を最大限に高めます。

PRX High Cap Wire Speed Modules

オンデマンド帯域

当社の大容量ワイヤースピードの暗号化モジュールは、OTNスイッチングによって大容量の回線レートを補完することで、帯域の使用率とネットワーク効率を最高レベルまで高められます。 それに加えて、それぞれのクライアント・サービスの透過的なトランスポートを提供することで、不確かなサービス・ミックスによるネットワークへの影響を防ぐことができます。

overlap boxes white

少ない投資で大きな成果

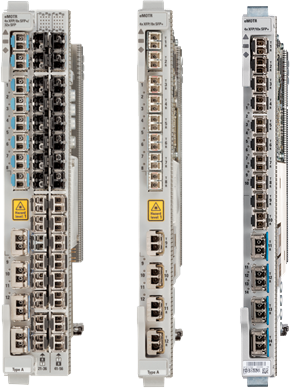

L2 MOTRモジュールとeMOTRモジュールは、パケット・スイッチングをトランスポート内に完全に統合し、サブGEグルーミングを提供して波長効率を高め、SLAの遵守に役立つトラフィックの優先順位付けを向上させます。これにより必要な機器の台数が削減されます。

機能

No. 1

業界最先端の10G、40G、100Gコヒーレントとコントロール・プレーンの機能を提供し、スケールアップとサービス差別化を実現

No. 2

ハイブリッドなOTN/パケット・スイッチング・テクノロジーを使用して、ネットワーク・リソースを最大限に有効利用

No. 3

組み込み/個別のソフトウェア・ツールを提供し、光ネットワークのプログラマビリティ、可視性、および制御を向上

No. 4

標準化と運用にかかるコストを削減して、最小限の装置で幅広い要件に対応

No. 5

シャーシ、電力、構成のさまざまなオプションで顧客ソリューションをカスタマイズして運用効率を最大化

仕様

  • +物理寸法
    • 6500-D2:
      • 2U 89mm(H)x 443.2mm(W)x 281mm(D)
      • 2U 3.5インチ (H)x 17.5インチ (W)x 11.1インチ (D)
    • 6500-D7:
      • 6U 267mm(H)x 440.5mm(W)x 281mm(D)
      • 6U 10.5インチ (H)x 17.3インチ (W)x 11.1インチ (D)
    • 6500-S8:
      • 7U 310mm(H)x 440.5mm(W)x 281mm(D)
      • 7U 12.2インチ (H)x 17.3インチ (W)x 11.1インチ (D)
    • 6500-S14:
      • 13U 577.1mm(H)x 440.5mm(W)x 280mm(D)
      • 13U 22.7インチ (H)x 17.3インチ (W)x 11.0インチ (D)
    • 6500-S32:
      • 22U 977mm(H)x 498.0mm(W)x 277.5mm(D)
      • 22U 38.5インチ (H)x 19.6インチ (W)x 10.9インチ(D)
    • 6500-T12:
      • 17U 754mm(H)x 498.0mm(W)x 430mm(D)
      • 17U 29.7インチ (H)x 19.6インチ (W)x 16.9インチ(D)
    • 6500-T24:
      • 36U 1,590mm(H)x 498mm(W)x 433mm(D)
      • 36U 62.6インチ(H)x 19.6インチ(W)x 17.0インチ(D)
    • 44RU EIAラック(シェルフ設置済み):
      • 2,134mm(H)x 660mm(W)x 457mm(D)
      • 84.0インチ(H)x 26.0インチ(W)x 18.0インチ(D)
  • +容量
    • SONET/SDH: 640Gb/s
    • パケット/OTN:12Tb/s
    • システム:最大19.2Tb/s
    • WDM:2.5G/10G/40G/100G/200G DWDM
    • 対応波長: Cバンド96波フルチューナブル
    • SONET/SDH XC: 20G~80Gローオーダー、80G~640Gハイオーダー
    • パケット/OTN XC: 600G~5T
  • +フォトニック
    • 50GHz、100GHz、フレックスグリッドROADM
    • カラーレス、ダイレクションレス、コンテンションレス
    • Coherent Selectアーキテクチャー
    • EDFA、スマートラマン
    • PinPoint Advanced Fiber Analytics
  • +サービス
    • イーサネット: 10M、100M、1GbE、10GbE、40GbE、100GbE
    • MEF CE 2.0認定EPL、EVPL、EP-LAN、
    • EP-LAN EPL-Access、EVPL-Accessサービス
    • OTN: OTU0~OTU4、ODUFlex
    • FC100~FC1200
    • SONET/SDH: OC-3/STM-1~
    • OC-768/STM-256
    • 電気: DS1、E1、DS3、E3、STM-1e
    • ESCON
    • DVB-ASI
    • PSIFB
  • +トランスポンダー/マックスポンダー
    • コヒーレント100GE/OTU4トランスポンダー
    • コヒーレント100Gマックスポンダー(10G x 10)
    • コヒーレント100G/150G/200Gラインカード: メトロ、リージョナル、長距離、超長距離、拡張PMD、海底
    • コヒーレント変調: 16QAM、8QAM、4ASK、QPSK、BPSK、8D-2QAM
    • FIPS認定AES-256ワイヤースピード・コヒーレント100G/200G暗号化ソリューション
    • コヒーレント200Gクライアント・カード: 100GE x 2または40GE/10GE x 5
    • コヒーレント100Gクライアント・カード: 10GE x 10、10Gマルチレート x 10、40G x 2 + 10G x 2、100GbE/OTU4クライアント
    • コヒーレント40Gラインカード: メトロ、リージョナル、長距離、超長距離、拡張PMD、海底、カラーレス
    • コヒーレント40Gクライアント・カード: 4x10Gマルチレート、40Gマルチレート
    • 10G: 10GマルチレートOTR x 4(FIPS認定AES-256ワイヤースピード暗号化に対応)
    • イーサネット: 152G eMOTR、68G eMOTR Edge、30G L2MOTR
    • OTNモジュール: 8ポートOTN Flex MOTR(10G)、
    • 1+8ポートOTN Flex MOTR(20G)
    • SONET/SDH 10G ADM-on-a-blade: SuperMux
  • +パケット/OTNスイッチド・モジュール
    • 10G PKT/OTN x 40
    • 100G x 5/40G PKT/OTN x 12
    • 100G DWDM PKT/OTN x 5
    • 10G OTN x 20
    • 100G OTN x 2
    • 100G DWDM OTN x 2
    • 10G PKT/OTN x 10
    • 100G x 1 + 40G PKT/OTN x 2
    • 100G DWDM PKT/OTN
    • 40G DWDM OTN
    • 2.7G OTN x 16
    • GbE x 48
  • +SONET/SDHスイッチド・モジュール
    • イーサネット: L2サービス・スイッチ、PDHゲートウェイ、EPL
    • 電気: E1、DS1、DS3、EC-1、E3
    • 光: OC-3/STM-1~OC-192/STM-64
  • +分散コントロール・プレーン
    • フォトニック、OTN、SONET/SDH
  • +構成
    • 保護なし
    • 1+1/MSPリニア
    • 1+1 OTNライン側
    • LAG
    • 1+1拡張トランクスイッチ(ETS)
    • 1+1トランスポンダー・プロテクション・トレイ
    • 1+1光プロテクション・スイッチ(コヒーレントの迅速な回復など)
    • 2ファイバーBLSR/MS-SPRing
    • 4ファイバーBLSR/MS-SPRing/HERS
    • UPSR/SNCP
    • ASNCP
    • ★メッシュ・レストレーションが可能なL0とL1のコントロール・プレーン接続
      (L0およびL1)
    • MPLS-TP
    • G.8032イーサネット・リング・プロテクション
  • +共通部
    • 共通部の完全な冗長性
    • フィールド交換が可能なユニット
      -48Vdc入力電圧範囲:
      -40~-75Vdc
    • 24Vdc入力電圧範囲: +20~+30Vdc
    • AC入力電圧範囲: 90~264Vac
  • +環境特性
    • 6500-D2拡張温度ソリューション: -40~65°C(-40~149°F)
    • 標準動作温度: +5~+40°C(+41~+104° F)
    • 短期間動作温度: -5~+55°C(+23~+131°F):6500-D2/D7/S8/S14の場合、 -5~+50°C(+23~+122°F):
      6500-S32/T12/T24の場合
    • 通常動作湿度:5~85% RH
    • 地震:ゾーン4

製品の3D表示

ご質問は コミュニティへ

質問する

ネットワークの変革をお考えですか。 ぜひご相談ください。

お問い合わせ

真の予測対応

高密度なファブリック・モジュールを使用して自由な構成比率でパケットとOTNを融合して、ネットワークをチューニングしてみませんか。 ファブリックベースのスイッチングでブレードベースのスイッチングを補完することにより、必要に応じていつでもネットワークを低容量のポイントツーポイント接続から大容量のメッシュ接続にカスタマイズできます。

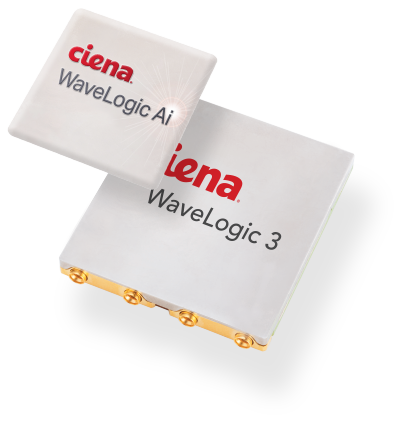

waveLogic ai chips

プログラマブルなフォトニック基盤

サービスを容易に拡張できるCoherent Selectから、さまざまなサービスをネットワークのあらゆる場所まで動的に送信できるダイレクションレス、カラーレス、コンテンションレス、グリッドレス対応のROADMまで、幅広いフォトニック・アーキテクチャーのオプションから選択できます。 また、スマートラマンとPinPoint Advanced Fiber Analyticsを組み合わせることで、これまでに例のないシステムとファイバーのパフォーマンスを実現できます。
