CienaのWaveserver

スタック可能な相互接続プラットフォームのWaveserver^®ファミリーは、帯域幅を大量に消費する高成長アプリケーション向けに大容量と低消費電力を実現します。Waveserverファミリーは高い拡張性を提供し、最も要求の厳しいクラウド・アプリケーションとデータ・サービスで急増している容量ニーズに対応します。オープンAPIのプログラマビリティを活用し、シンプルでサーバーライクな運用モデルを採用するWaveserverファミリーは、プラットフォーム統合を簡素化し、大規模な展開にも対応できます。

製品ファミリー | Waveserver 5 | Waveserver Ai

大容量、高密度、電力効率を新たなレベルで

Waveserverファミリーには、Cienaの高性能なWaveLogic^TMコヒーレント技術が統合されているため、ビットあたりのコストと消費電力を削減できます。また、優れたチューナビリティのコヒーレント光伝送技術により、単一波長で1.6Tb/sの回線レートをサポートでき、すべてのネットワーク・リンクでの伝送の効率化を実現できます。

運用を簡易化、統合を簡素化

Waveserverファミリーの業界標準オープンAPIと最新のデータモデルを活用して、ストリーミング・テレメトリー、宣言型設定、プラットフォームのプログラマビリティを実現することで、自動化と統合の課題を簡単に解決できます。

パフォーマンスの最大化をあらゆる距離で

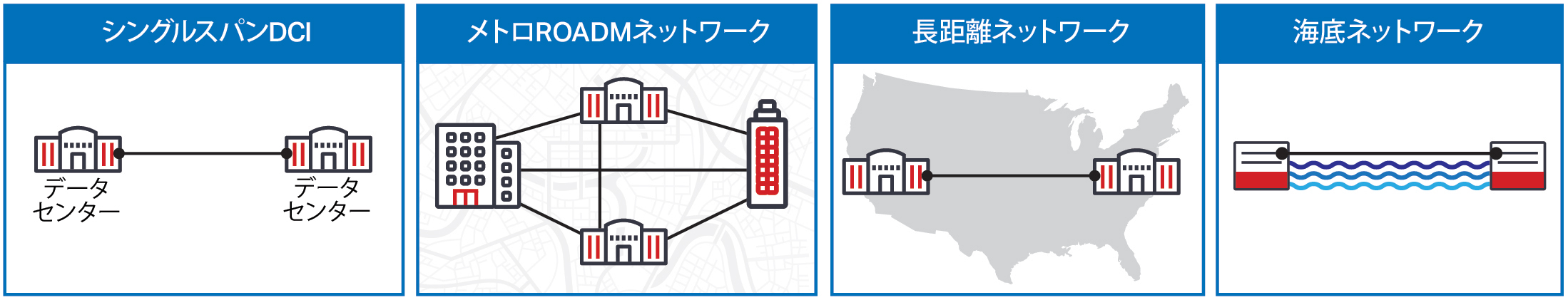

シングルスパンDCI、メトロROADMネットワーク、長距離経路、海底リンクなどのあらゆる距離の伝送領域で大容量を提供できる優れた性能により、拡張性の制約が解消します。

Waveserver 5

コンパクトな相互接続プラットフォームのWaveserver 5は、100GbEと400GbEの伝送領域に最適化されており、優れた拡張性を発揮して、2RUのコンパクトな筐体でクライアント容量と回線容量をいずれも最大12.8Tb/sで提供します。

データシートをダウンロードステンシルをダウンロード CienaのWaveserver 5コンパクト相互接続プラットフォーム

Waveserver Ai

1ラックユニット（1RU）での最大2.4Tb/sの容量を提供できるだけでなく、展開しやすい運用モデルも融合されているWaveserver Aiは、グローバル相互接続の伝送領域に必要なプログラマビリティ、拡張性、シンプルさを実現します。

データシートをダウンロードアプリケーションノートをダウンロードチョークトーク・ビデオを視聴ステンシル1をダウンロードステンシル2をダウンロード

機能

Cienaの革新的なWaveLogicコヒーレント技術で高拡張性と高性能を提供

単一波長で実現する最大1.6Tb/sの伝送容量は他の追随を許さず業界トップ

スペクトル効率の向上とCバンドとLバンドのサポートにより合計ファイバー容量を拡張

ビットあたりの消費電力を大幅に低減し、電力の経常費用を削減

一連の管理インターフェイスとオープンAPIを提供し、自動化、プロビジョニング、管理のプログラマビリティ、容易なバックオフィス統合を実現

ゼロタッチ・プロビジョニング（ZTP）によってオンサイトの試運転とサービス・プロビジョニングを簡素化し、トラフィックを迅速に稼働

Specs

+ Waveserver 5

Waveserver 5 Modules

Dual modem (2 x 800 Gb/s) C-band or L-band double-width module:
- Provides sixteen QSFP28 ports supporting 100GbE/OTU4 and four QSFP-DD ports supporting 400GbE for up to 1.6 Tb of client capacity ; supports client OPS protection
- Provides two coherent ports for up to 1.6 Tb/s of line capacity
Dual modem (2 x 800 Gb/s) C-band doublewidth module with encryption:
- * Provides sixteen QSFP28 ports supporting 100GbE/OTU4 and four QSFP-DD ports for up to 1.6 Tb of cleartext client capacity
- * Provides two coherent ports for up to 1.6 Tb of encrypted line capacity
- Offers AES-256-GCM wire-speed encryption
Dual modem (2 x 800 Gb/s) C-band doublewidth module:
- Provides twelve QSFP28 ports supporting 100GbE/OTU4 and four QSFP-DD ports supporting 400GbE and 400ZR as a client for up to 1.6 Tb of client capacity
- Provides two coherent ports for up to 1.6 Tb of line capacity
Three port 400G QSFP-DD DCO double-width module:
- Provides three QSFP-DD coherent pluggable ports for up to 1.2 Tb of line capacity
- Provides twelve QSFP28 and three QSFP-DD client ports supporting up to 1.2 Tb of client capacity
Two port 400G CFP2-DCO double-width module:
- Provides two CFP2-DCO coherent pluggable ports for up to 800 Gb of line capacity
- Provides eight QSFP28 ports supporting 100GbE/OTU4 and two QSFP-DD ports supporting 400GbE for up to 800 Gb of client capacity
Optical Protection Switching (OPS) doublewidth carrier module:
- Supports up to three OPS submodules
- Each submodule provides OPS for two interfaces
- Fully filled the OPS module supports protection switching for six interfaces

Physical dimensions

88 mm (H) x 444 mm (W) x 594 mm (D)
3.47 in (H) x 17.48 in (W) x 23.39 in (D)

Weight

Common equipment: 16.4 Kg; 36.2 lb
Full-fill with double-width module: 26 Kg; 57.3 lb

Shelf capacity

Eight slots, supporting a mix of up to eight single-width or four double-width modules
Client capacity: Up to 64 x QSFP28 with 100GbE/OTU4 clients or up to 16 x QSFP-DD with 400GbE clients
Line ports support the following rates: 200 Gb/s to 800 Gb/s
Maximum capacity per fiber:
- 38.4 Tb/s (C-band DCI)
- 33.6 Tb/s (C-band Flexible grid ROADM-based networks)
- 67.2 Tb (C&L-band Flexible grid ROADM-based networks)

Common equipment

Redundant/field-replaceable power supply
Field-replaceable fan unit
Power options: AC or DC power
- AC PSU input power range:
  - 2KW: input 90Vac to 180Vac
  - 3KW: input 180Vac to 305Vac
  - 3KW: input 180Vdc to 300Vdc
- DC PSU:
  - 2.3KW: input -40Vdc to -72Vdc
Power consumption (excluding client plugs): 2KW with four double-width modules

Management

CLI, SNMP v2c, SNMPv3, SSH, HTTPS, TLS
API: Websocket, RESTCONF, NETCONF, gRPC based on OpenConfig YANG models, Streaming Telemetry and Declarative Configuration
Ciena’s Manage, Control and Plan (MCP)
Node Essentials web-based nodal UI
Zero-Touch Provisioning (ZTP), 100GbE/400GbE Integrated Test Set, LLDP client topology discovery, remote management

Security

TACACS+, RADIUS, RADSec
AES-256-GCM wire-speed encryption, Preshared key authentication, fast key rotation
Designed to FIPS 140-3 Level 2 specifications, undergoing FIPS and CC validation

Environmental characteristics

Normal operating temperature: -5°C to +45°C; 23°F to 113°F
Operating humidity: 93% maximum

+ Waveserver Ai

Waveserver Ai modules
Dual modem (2 x 400 Gb/s) C-band or L-band module:
- Provides eight QSFP28 ports supporting 100GE, OTL4.4 for up to 800 Gb/s of client capacity
- Provides two coherent ports for up to 800 Gb/s of line capacity
Single modem (1 x 400 Gb/s) C-band module:
- Provides four QSFP28 ports supporting 100GE, OTL4.4 for up to 400 Gb/s of client capacity
- Provides one coherent port for up to 400 Gb/s of line capacity
- Optimized cost for lower traffic applications
400G Encryption (1 x 400 Gb/s) C-band module:
- Provides four QSFP28 ports supporting 100GE for up to 400 Gb/s of client capacity
- Provides one coherent port for up to 400 Gb/s of encrypted line capacity
- Provides full throughput, Layer 1 encryption for all in-flight data
40x10G Single modem (1 x 400 Gb/s) C-band module:
- Provides ten QSFP+ ports supporting 4x10GE and 4 QSFP28 ports supporting 100GbE for up to 400 Gb/s of client capacity
- Provides one coherent port for up to 400 Gb/s of line capacity
- Supports mix of 10 and 100 Gb/s clients
Single modem (1 x 800 Gb/s) C-band module:
- Provides eight QSFP28 ports supporting 100GbE and OTL4.4; two client ports also support QSFP-DD for 4 x 100GbE and 400 GbE clients with a total client capacity of up to 800 Gb/s
- Provides one coherent port for up to 800 Gb/s of line capacity
Dual modem (2 x 400 Gb/s) C-band module with Integrated OPS:
- Provides eight QSFP28 ports supporting 100GE, OTL4.4 for up to 800 Gb/s of client capacity
- Provides two coherent ports for up to 800 Gb/s of line capacity with integrated OPS enabling per wavelength optical protection
CMD4 module:
- Four channel passive mux/demux module
- Enables add/drop up to 1.6 Tb/s for point-topoint applications
CMD10 module:
- Ten port mux/demux module with integrated EDFA, bi-directional OSC, and OTDR
- Enables add/drop up to 4 Tb/s for point-topoint applications

Physical dimensions

1U 44.45 mm (H) x 444 mm (W) x 584 mm (D)
1U 1.75 in. (H) x 17.48 in. (W) x 22.99 in. (D)

Weight

9.52 Kg, 21.0 lbs (without modules)
14.92 Kg, 32.88 lbs (with 3 modules, no plugs)

Capacity

Supports three pluggable Waveserver modules
- Client:
  - Up to 24 x QSFP28 supporting 100GbE or OTL4.4 (OTU4) clients
  - Up to 30 x QSFP+ supporting 4 x 10GbE clients
  - Up to 6 x QSFP-DD supporting 4 x 100GbE or 400GbE clients
- Line ports support the following rates:
  - 100 to 400 Gb/s at 56Gbaud
  - 100 to 250 Gb/s at 35Gbaud
  - 200 to 800 Gb/s at 95Gbaud
  - 300 to 800 Gb/s at 91.6Gbaud
- Maximum capacity per fiber:
  - 38.4 Tb/s C-band DCI
  - 33.6 Tb/s C-band flexible grid ROADM-based networks
- Integrated OPS functionality

Common equipment

Redundant/field-replaceable power supply
Field-replaceable fan unit
Power options: AC or DC power
AC input voltage range: 100 Vac to 264 Vac
DC input voltage range: -40 Vdc to -72 Vdc
Power consumption: 0.4 W/Gb

Management

CLI, SNMP v2c, SNMPv3, Blue Planet MCP, SSH, HTTPS, TLS
API: Websocket, RESTCONF, NETCONF, gRPC based on OpenConfig YANG models, Streaming Telemetry and Declarative Configuration
Submarine communications channel
Zero-Touch Provisioning (ZTP)
Remote management

Security

AES-256-GCM wire-speed encryption, PSK or X.509 certificates, FIPS 140-2 Level 2 and Common Criteria certified, Secure memory wipe, Secure boot, RADIUS, TACACS+

Environmental characteristics

Normal operating temperature: 0 °C to +40 °C (32 °F to 104 °F)
Normal operating humidity: Between 5% and 85%

データセンター相互接続（DCI）

DCIとその課題、適用領域、技術の詳細については、「データセンター相互接続Essentials」電子ブックをダウンロードしてください。
